Console DMX 192 - Adressage des effets

Adressage des effets

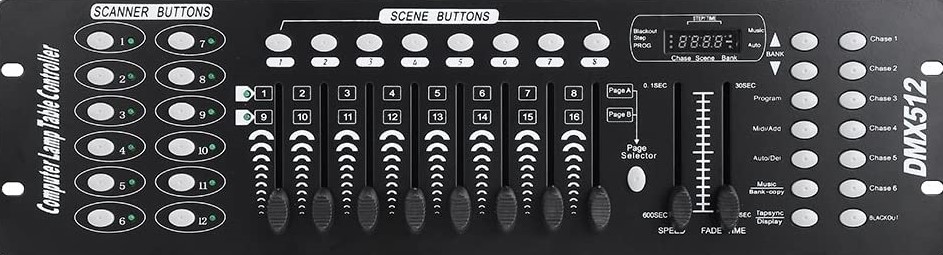

Ce type de table possède 12x16 = 192 canaux DMX (d'où son nom DMX 192). Chaque canal permet de piloter une fonction spécifique de chaque lumière (position , couleur, ...).

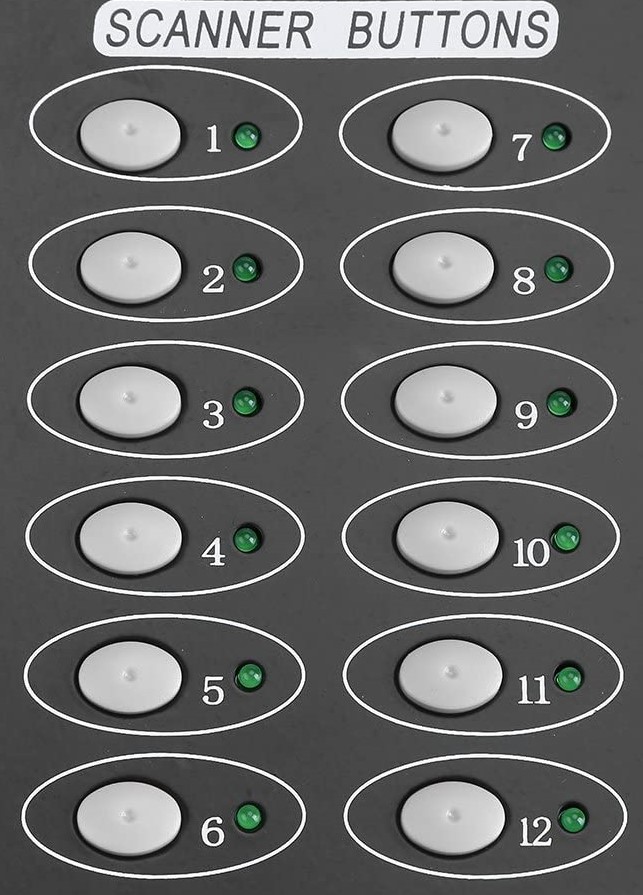

Pour pourvoir piloter chaque effet séparémment il faut qu'il soit assigné à un groupe de canaux (sur la gauche de la table).

En effet le groupe 1 permet de piloter les 16 premiers canaux (1 à 16), le 2 les 16 suivants (de 17 à 32) et ainsi de suite. Pour que l'effet branché dessus réagisse au bon groupe faut lui indiquer le premier canal DMX; ceci dépends de l’appareil, ça peut être programmable ou avec une série de switch. (voir notice de l'appareil).

Exemple: 2 lyres et 4 par LED
Je veux piloter séparément les 2 lyres et 4 par LED.
Je défini alors l'adresse 1 pour la première lyre, 17 pour la deuxième. Les 4 par LED feront la même chose donc je les pilotes tous avec le groupe 3, donc adresse 33.
